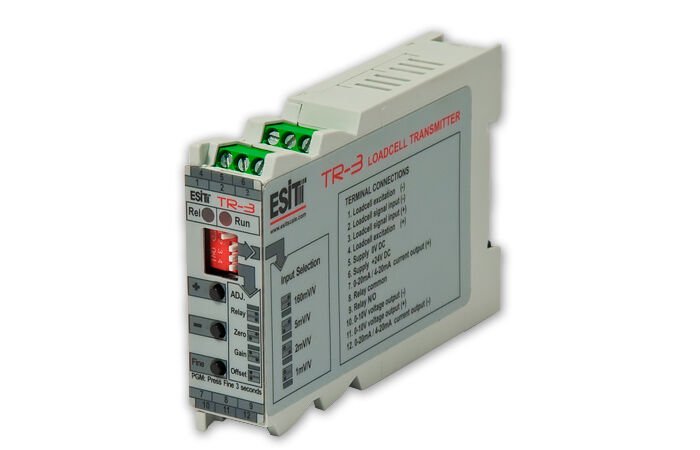

TR-3 Yük Hücresi Analog Sinyal Transmitter
Yorum Yap
TR-3 Yük Hücresi Analog Sinyal Transmitter Yük Hücresi Analog Sinyal Transmitter
Ürün Hakkında :
• Esit TR3, yük hücresi sinyallerini işleyerek endüstride kullanma olanağı sunan dijital mikroişlemcili bir ağırlık transmitteridir.
• Tartı, dozaj, seviye kontrol ve proses kontrol uygulamalarında PLC ve benzeri endüstriyel kontrol elemanlarına sinyal uyarlayıcı olarak kullanılır. Ayarlanabilir röle çıkışı ile yalnız başına basit tek olaylı açma, kapama, doldurma, boşaltma otomasyonlarını yapabilir. Ray montajına uygun kutusuyla pano içindeki diğer elemanlarla bir bütünlük oluştururken endüstriyel kontrol cihazlarına kolay bağlantı olanağı sağlar.
• Endüstriyel ortamlar için tasarlanan cihaz, üç yollu galvanik yalıtım özelliği ile üretilmiştir. Emsallerinde bulunmayan bu özelliği sayesinde yük hücresinin kaçak gerilimden bozulma olasılığı azalırken, ortamdaki parazitler cihazın yüksek hassasiyet ve kararlılığını etkilememektedir, Tüm ayarları tuşlarla yapıldığı için çevirmeli ayar elemanlarının oluşturduğu kaymalar önlenmiştir.
Ürün Özellikleri :
Ürün Özellikleri :
• Üç yollu galvanik yalıtım
• Dâhili beslemeli akım çıkışı ayrıca seri güç kaynağı gerektirmez
• Tam skalanın alt %50`si içindeki değere sıfırlanabilme
• Aşırı giriş gerilimi için hata göstergesi
• Röle konumu göstergesi
• Akım ve gerilim çıkışı
Teknik Özellikleri :
Teknik Özellikleri :
| Hassasiyet | |||
| Hata Sınıfı | 0.03 | ||
| A/D çeviricisi | 24bit Sigma-Delta | ||
| Okuma sıklığı | 50Hz-100Hz | ||
| Akım Çıkışı (yük direnci) | < 500 ohm | ||
| Gerilim Çıkışı (yük direnci) | > 5k ohm | ||
| Yük Hücresi | |||
| Besleyebileceği yük hücresi sayısı | 8 adet(350ohm) | ||
| Analog giriş aralığı | 1 mV/V - 2 mV/V - 5 mV/V - 160mV/V (seçilebilir) | ||
| Besleme voltajı | 10V | ||
| İzolasyon Gerilimi | |||
| Güç kaynağı - yük hücresi arası | 1.5 kV | ||
| Güç kaynağı - çıkış sinyali arası | 1.5 kV | ||
| Yük hücresi - çıkış sinyali arası | 1.5 kV | ||
| Çevre | |||
| Çalışma sıcaklığı aralığı (OIML onaylı) | 0°C +50°C | ||
| Depolama sıcaklığı aralığı | -20°C +70°C | ||
| Besleme gerilimi ve Güç | 24V DC (18V … 36 V) - 5W | ||
| Tuşlar ve Gösterge | |||
| Tuşlar | 3 taktil tuş, 4’lü DIP anahtar | ||
| Kutu | |||
| Malzemesi ve koruma sınıfı | Ray tipi,plastik,IP20 | ||
| Ağırlığı | 0.1kg | ||
| Paket ağırlığı ve ebatları | 0.2kg, 15x24x6cm | ||
| Haberleşme |
|
||
| Seri haberleşme çıkışı |
|
||
| Paralel yazıcı çıkışı |
|
||
| Binary (BCD) çıkış |
|
||
| Harici gösterge çıkışı |
|
||
| Dijital giriş / çıkış |
|
||
| Analog çıkış |
|
||
